摇摆制粒机气密封（轴端正压气封）设计
普通密封：粉料顺着主轴缝隙钻进密封盖，积在里面，长期摩擦受热变黑，结块脱落就变成颗粒黑点。
气密封：通入微量洁净空气，在密封盖和主轴缝隙形成一层向外的气墙，粉料进不去密封盖，自然减少积料碳化黑点。
一、设计目的

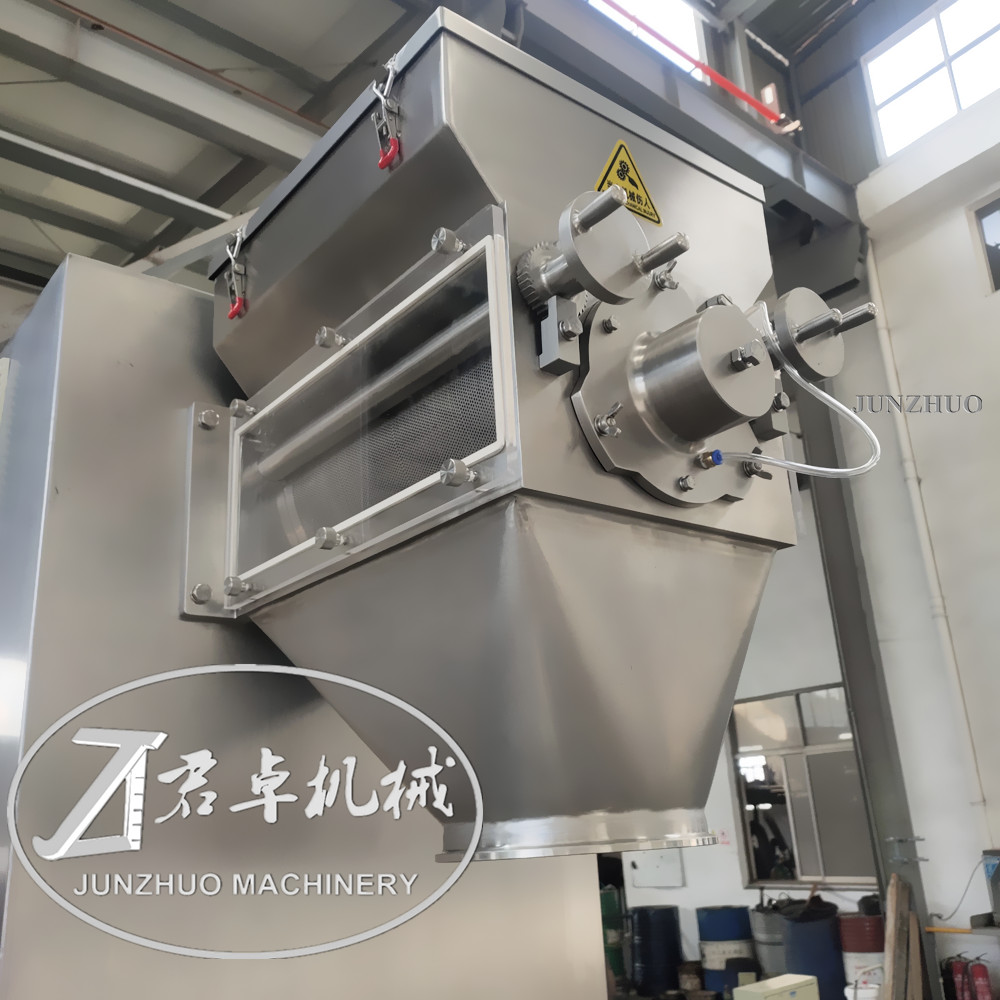

YK 摇摆制粒机滚筒主轴两端为气密封安装位置，核心目标：
阻挡粉料 / 湿料窜入轴承、传动腔，防止粉料堆积、碳化、产生黑点污染物料（GMP 固体制剂痛点）
隔离物料腔与润滑油腔，杜绝减速箱机油反向渗入物料
适配主轴往复摇摆 + 径向跳动（区别于单纯旋转轴），普通盘根 / 唇封容易磨损漏粉，气封属于非接触式辅助密封
防爆工况可用氮气气封，降低粉尘爆炸风险；常规工况用洁净压缩空气
适用场景：高含粉湿法造粒、干整粒、原料药、防爆粉体，普通湿法制粒可选配气密封升级。
二、适用行业
气密封依靠微正压气幕阻挡粉体进入密封腔、减少积料碳化黑点，适合有粉体 / 湿颗粒、对产品洁净度、黑点、交叉污染控制有要求的行业：
制药行业（固体制剂，最主要） 片剂颗粒、胶囊颗粒、中药浸膏制粒、原料药 API。对黑点、异物、GMP 洁净度要求高，是气密封最主流应用场景。
食品行业 调味品颗粒、固体饮料、代餐颗粒、糖果预混料、保健食品。防止积料焦黑混入食品，降低异物风险。
饲料 / 宠物食品 功能性添加剂颗粒、宠物营养预混料。减少积料碳化黑点，提升成品外观品质。
精细化工 染料、催化剂颗粒、树脂粉体、农药颗粒。超细粉容易窜入密封盖，易积料；防爆工况可用氮气气封。
新能源材料 电池粉体、陶瓷粉体、各类无机粉体造粒。超细粉末磨损性强，普通密封极易进粉损坏轴承。
日化 清洁粉体、面膜 / 洗护粉剂造粒，控制异物黑点。
适用共性：粉体、湿颗粒生产，产品不能有黑点 / 异物，不希望频繁拆换密封件 不推荐：高粘度、极易结团结块、无洁净气源的简易生产线。
单头摇摆制粒机可选气密封配置，双头摇摆制粒机同样可以选配气密封，属于非标定制项，不是标准标配。
简要说明
原理：气密封在摇摆辊两端主轴位置通入洁净压缩空气形成正压气幕，阻挡细粉窜入轴承、减速机，杜绝物料污染与粉尘外溢，适合细粉、高活性物料、GMP 密闭生产场景，防止黑点产生。
双头机型差异点
双头有两根摇摆主轴，左右两端都要做气密封结构，需要两套气封气道、进气接口；
气路设计要同步供气，保证两端压力均衡，避免单侧跑粉；
整机传动箱体结构需要对应加工气道，属于定制加工。
配套要求

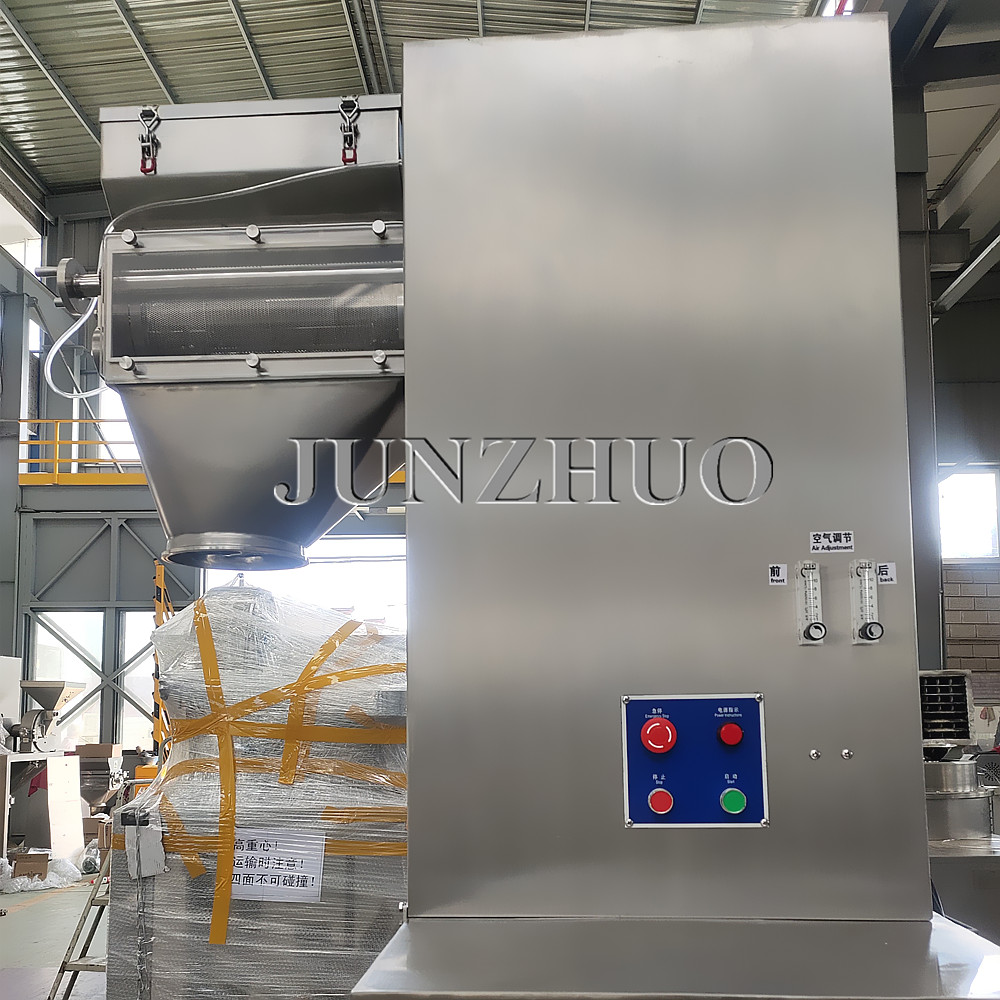

需要车间提供洁净压缩空气；
可搭配防爆、变频、316L 材质等选项一起做；
气密封搭配隔离腔机械密封的无黑点设计，采用一内一外双重防护结构，内外两道屏障同步阻断黑点产生源头，最大程度降低颗粒黑点不良风险。
外侧：气密封
在主轴与密封盖外侧形成向外的洁净气幕，阻挡粉体进入密封盖腔体，避免粉料在外部密封区域堆积、摩擦碳化，防止外部积料产生黑点。
内侧：隔离腔机械密封
独立隔离腔体作为内层屏障，彻底隔开物料腔与轴承润滑腔，阻断润滑油渗漏；同时防止少量物料穿透外层气封后继续向内窜入轴承区域，消除内部摩擦积碳带来的黑点。
对非标定制感兴趣的可以联系辛经理 15190370161
